도시바, 산업용 장비의 48V 전원 라인 보호에 적합한 소형 80V 전자 퓨즈 출시

도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation)(이하 도시바)는 다양한 전원 라인 보호 기능을 내장한 eFuse IC 제품군에 80V 정격 전자 퓨즈(eFuse IC)인 ‘TCKE1401NM’을 추가했다. 오늘부터 출하를 시작한다.

신제품은 80V 정격 eFuse IC용 업계 최고 수준[1]의 소형 패키지인 VQFN24D 패키지를 채택해 전원 라인 보호 회로의 안전성 향상과 산업용 장비의 PCB 크기 축소에 기여한다.

고출력 및 고효율에 대한 수요 증가에 따라 서버, 네트워크 장비, 공장 자동화 장비, 로봇 및 기타 산업용 장비에서 48V 전원 시스템 도입이 확대되고 있다. 이러한 변화에 따라 높은 내전압과 다양한 보호 기능을 제공하는 전원 라인 보호 회로가 요구되고 있다.

eFuse IC는 이상 전류, 이상 전압 및 기타 고장 상태로부터 후단 회로를 보호하는 반도체 퓨즈다. 기존 물리적 퓨즈[2]가 제공하는 단락 보호 기능에 더해 과전류 보호, 과전압 보호, 역전류 차단, 입력 역극성 보호, 열 차단 등 다양한 보호 기능을 단일 칩에 통합함으로써 더욱 다양한 기능을 갖춘 소형 전원 라인 보호 회로를 구현할 수 있다.

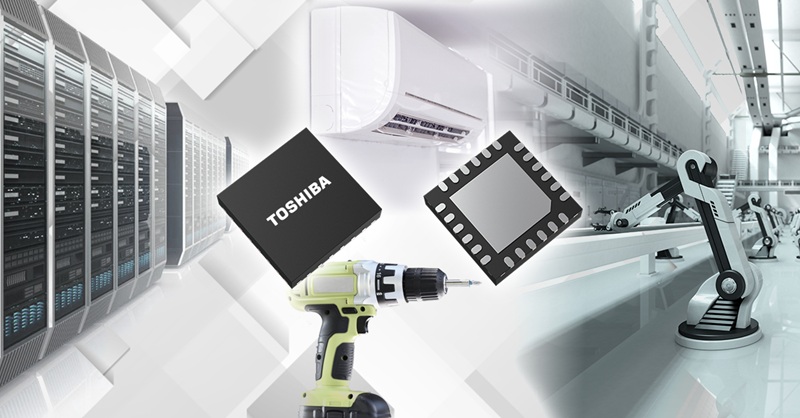

TCKE1401NM은 80V 정격으로 4.7V에서 75V까지의 넓은 동작 전압 범위를 지원한다. 높은 내전압을 통해 24V, 48V 및 54V 시스템의 전원 라인 보호에 사용할 수 있다. 또한 44.5mΩ(typ.)의 낮은 온 저항(RON)은 작동 중 전력 손실을 줄여 장비 효율 향상에 기여한다. 4.0×4.0mm(typ.) 크기의 VQFN24D 패키지를 채택해 PCB 크기 축소에도 기여한다.

이 eFuse IC의 주요 보호 기능에는 과전류 발생 시 출력 전류를 제어하는 전류 제한 기능과 과전압 발생 시 출력을 차단하는 출력 셧다운 기능이 포함된다. 두 기능의 동작 임계값은 외부 저항을 통해 설정할 수 있다. 또한 외부 MOSFET을 사용하는 트루 역전류 차단 및 역접속 보호 기능을 갖춰 IC 자체와 후단 회로를 모두 보호한다.

신형 eFuse IC에는 이상 상태를 외부 회로에 알리는 FLAG 기능[3], 출력 전압 상태를 나타내는 파워굿 기능[4], 출력 전류 모니터 기능도 탑재됐다. 예상치 못한 단락이나 이상 발열이 발생하면 열 차단 기능이 즉시 eFuse IC를 차단해 후단 회로를 보호한다. 이상 상태에서의 복구 방식은 eFuse IC가 자동으로 복구되는 자동 재시도 모드와 외부 신호를 통해 복구가 시작되는 래치 오프 모드 등 두 가지 동작 모드 중에서 선택할 수 있다.

도시바는 앞으로도 전원 라인 보호의 안전성과 신뢰성을 높이는 eFuse IC를 지속적으로 개발하고 다양한 요구에 대응할 수 있도록 제품 라인업을 확대할 계획이다.
